朔性加工性
常溫下的可彎曲性，可在內(nèi)側(cè)半徑2t(t=板厚)條件下，彎曲90o。但需要沿著相對于彎曲線直角的方向，以#320左右的研磨粒度對表面進行研磨精加工。
通過減慢切削速度，進行若干深切削，可進行與SUS304一樣的切削加工。切削工具角度請采用大于常規(guī)2～3℃銳角。
焊接性
可進行保護電弧焊接和TIG焊接，可進行與SUS304一樣的焊接作業(yè)。焊接材料推薦使用D308或D308L。
熱處理
固溶熱處理在加熱至1000～1100℃后，在空氣中或水中進行快速冷卻。
酸洗
表面氧化皮厚時，使用10～25%硝酸、1～4%氟酸的熱溶液進行酸洗。氧化皮薄的情況下，使用12～15%硝酸、1%氟酸的熱溶液進行酸洗。與SUS304相比，易過酸洗，所以請加以注意。
特點
自然界的硼約含有10%左右的吸收中子的B10。
B10吸收中子，變成B11。
鋼中的硼含量增加，中子吸收性能提高，在不銹鋼中添加約1%B，可具有相當于未加硼鋼3倍板厚的屏蔽效果。

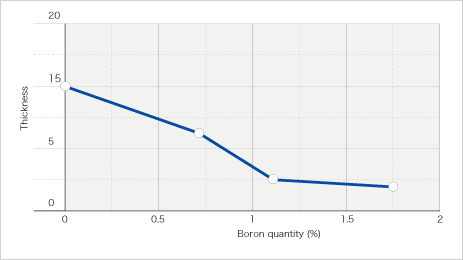

中子屏蔽的硼含量依賴性
